Atenção na Coleta de Utilização de Portas de Determinados Módulos

Na criação de um plano ou relatório de capacidade de rede, é usual o inventariado manual ou automático para se verificar quantas portas estão sendo utilizadas em um determinado equipamento ou módulo. Embora geralmente seja somente necessário identificar as portas em estado ATIVO ou UP para verificar a atual utilização de portas naquele equipamento, deve-se ter cuidado na análise de determinados módulos.

Um dos módulos disponíveis para ser utilizado nos equipamentos Nexus 7000 da Cisco é o N7K-M132XP-12, que é constituido de 32 Portas Ethernet de 10GB com BackPlane de 80 Gbps (160 Full-Duplex).

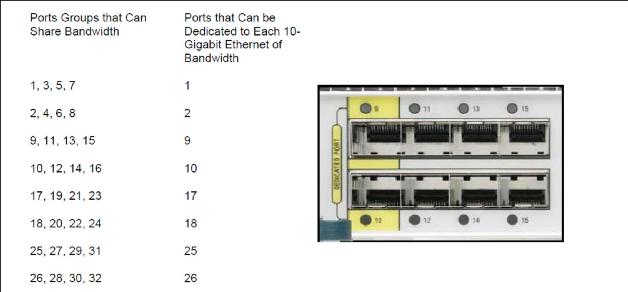

Este módulo pode entregar 8 portas com utilização máxima chegando a 80Gbps (8x10Gbps) ou permite que os 80 Gbps sejam compartilhados nas 32 portas. As 32 portas são organizadas em oito grupos de 4 portas. No modo dedicado, a primeira porta em cada grupo fica ativa, capaz de entregar 10GB, enquanto que as demais 3 portas ficam desabilitadas. No modo compartilhado, todas as 4 portas permanecem ativas.No desenho abaixo você pode visualizar as portas que podem ser habilitadas no modo dedicado através da cor amarelo.

Interfaces do Módulo N7K-M132XP-12

Sendo assim, você deve ter o cuidado, de, ao realizar o inventariado das portas neste módulo, identificar se a porta está ou não habilitada no modo dedicado.Como exemplo, imagine que as portas Ethernet 1/1 e Ethernet1/2 sejam as únicas portas no estado ATIVO ou UP do equipamento. Você poderia considerar então a utilizacação do módulo como sendo de 2/32, ou seja, 6.25%. Mas caso estas duas portas estejam habilitadas no modo dedicado, você teria então 2 PortGroups sendo utilizados, ou seja, a utilização real do módulo então seria de 8/32, ou seja, 25%.

Veja que o LUMEN NETWORK ADVISOR analisa corretamente a utilização destes módulos, através da verificação de quantas portas estão configuradas no modo dedicado.

Análise do Módulo N7K-M132XP-12 no Lumen Network Advisor
